一、概述：

　　SXF系列中的金屬自動分離器是一種能夠在物料運輸或傳送過程中自動的揀出金屬類物塊的節能且效率高的探揀設備。當物料之中所混有的金屬類物塊經過探測線圈時，探測儀能夠及時的發出聲光進行報警，并向專項機械臂發出指令，將金屬物體從物料之中分離出來。該SXF金屬分離器應用無接觸的探測方式，可以對連續的、多量的物料進行檢測，并且能自動的揀出金屬類物體，有益的保護了壓輥機、破碎機的安全，防止皮帶縱向撕扯，進一步的提高了生產的效率。我廠研制、生產的該SXF金屬分離器采用了特定的設計方式，使該產品具有越好的技術性能，能適應多種場合下使用，相當適宜于礦山、井下、港口、碼頭等多塵、潮濕環境下使用。

　　SXF系列金屬分離器廣泛的應用在冶金、煤炭、礦山、水泥、建材、電力等工礦領域，是各工業部門現代化生產不能缺少的自動化檢測設備。

　　二、主要技術參數：

　　1、主要技術參數（見：下列主要參數）

　　2、電源電壓：交流380V±10%(三相四線)

　　3、工作環境及環境溫度：室內環境溫度-10℃～+40℃

　　4、靈敏度：金屬自動分離器在皮帶速度不大于3米/秒時，能探出20×20×20（毫米）錳鋼件（根據探頭尺寸大小不同以及現場干擾情況不同而有越高的靈敏度）。

　　5、輸出接點：

　　A、觸點數量：常開接點一對常閉接點一對（延時0～30秒）

　　B、接點容量：交流220V5A

　　三、特點：

　　1、在皮帶輸送機不停機的情況下，分揀出錳鋼襯板等混雜于物料中的有害金屬雜質（如錘頭、合金鋼等）。

　　2、保護輥壓機、立磨等主要設備正常生產，在增加產能的同時，延長這些主要設備的使用壽命。

　　1、可以減少立磨、輥壓機的維修次數，為公司節省大量的維修費用。

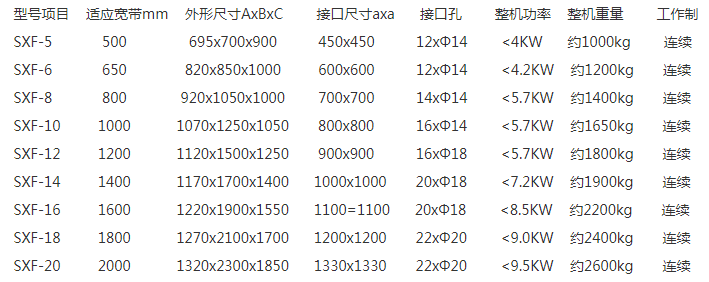

　　四、主要技術參數及尺寸：

　　五、產品示意圖和設備布置及工作示意圖：

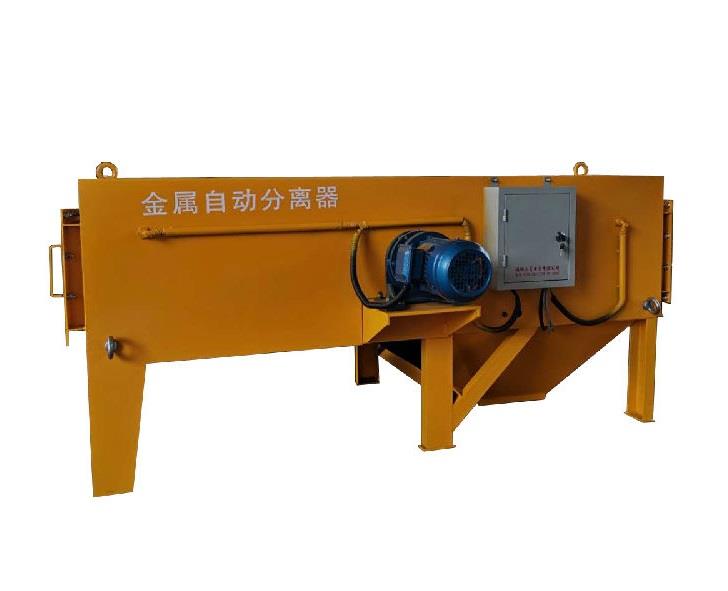

　　1、金屬自動分離器示意圖

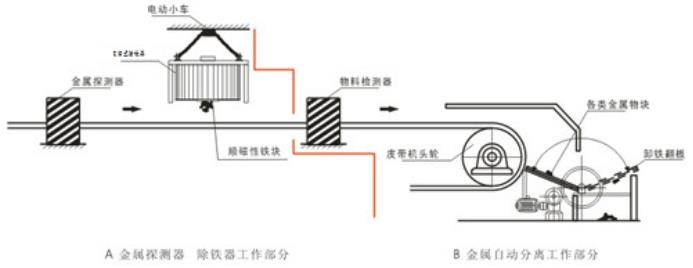

　　2、設備布置及工作示意圖詳細介紹。

　　（1）除去鐵件等磁性金屬部分：

　　用戶可根據自己的物料中含有有害金屬的多少，來選擇設備進行組合清理。含有害金屬多的或鐵礦石的生產用戶應考慮A、B兩種設備。

　　工作原理是當金屬探測器檢測到鐵磁性物質的信號時，由PLC實時控制通知可控制自卸除鐵器，使除鐵器在瞬時產生較強的吸力，將物料中的鐵塊（約30kg以上）和含鐵較高的礦石同時吸上，然后控制系統自動將除鐵器的吸力調整到一定的程度（根據各使用廠家的礦石含鐵量而定），待含鐵礦石放到皮帶機上后(約數秒鐘左右)卸鐵行走機構開始運走,當運行到皮帶機外側后，自動控制系統斷磁，同時卸掉所吸鐵件，又回到皮帶機上方待命（注：在卸鐵過程中，如金屬探測器又檢測到鐵件時，可控制電磁除鐵器立時返回到皮帶機上方，執行除鐵指令，防止漏鐵）。

　　（2）清理鏟牙、錳鋼非金屬部分：

　　金屬自動分離器的工作原理是當物料檢測到金屬物塊后立即通知機械臂到達預定位置，等待金屬塊進入到機械臂內，此時伴有聲光報警，并確認后再返回到開始位置待命，同時將金屬塊排到回料料斗內，待工作人員到達后及時揀出金屬，再用控制翻板將少量物料放回料倉（注：連續來金屬時，機械臂將等到末后一塊金屬到達后再返回待命）。
