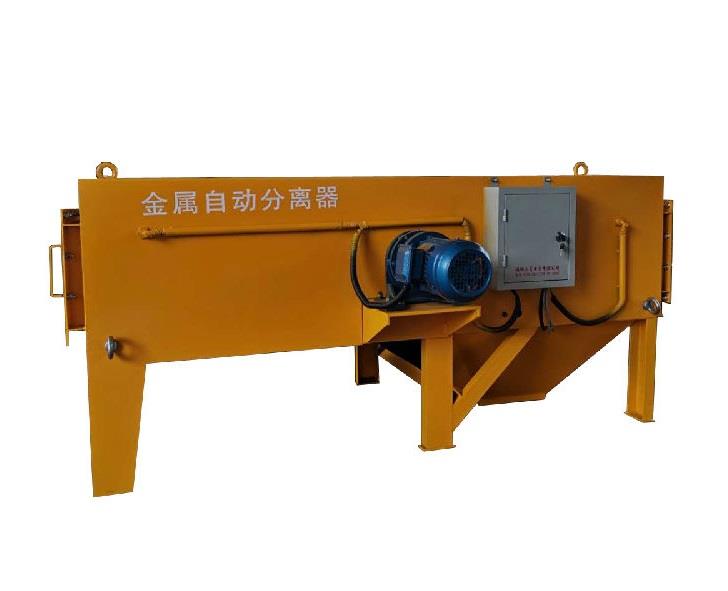

金屬自動分離器電磁除鐵系統的設計

　　對金屬自動分離器的節能控制系統供電主回路大功率電源模塊，整流塊及其保護裝置，先后完成參數計算、元件選型、功能測試、模擬實驗測試、技術改進。

　　1、大功率電力切換元件：

　　節能系統電磁鐵供電主要通過三相可調電壓功率模塊及三相固態繼電器實現，通過調節輸出直流電壓到達金屬分離器額定值，保障設備的電磁鐵吸力，進而保障除鐵能力。可以實現節能系統與原系統之間自由切換。

　　2、交直流變換：

　　（1）電磁鐵激磁技術參數模擬測試：

　　利用大功率感性負載，當主回路的大功率切換元件斷開時，通過示波器記錄直流輸出側電壓和波形，測試在感性負載斷電時反向感應電動勢，依據測試數據和金屬分離器直流電磁鐵功率，確定整流塊技術參數。

　　（2）整流元件選型：

　　金屬自動分離器節能系統選用了380V、500A的全控型整流塊，可輸出0-500V的直流電壓。既能保障整流塊的耐壓能力，同時也能提供穩定的直流電壓給電磁鐵以確保金屬分離器能夠正常穩定的工作。

　　（3）整流元件保護：

　　電磁鐵激磁線圈是感性負載，在斷電瞬時間，會產生很高的反向電動勢，這樣不但會損壞整流塊，而且對電磁鐵本身也會有不利影響。因此在交流直流變換回路中接入續流二極管來進行旁路，保護整流裝置，避免其擊穿和反向電動勢對電磁鐵的高壓沖擊。

　　總之，金屬探測系統檢測的模擬信號經DSP數次信號處理系統處理，進行信號分級，較大地增進了系統識別鐵雜質能力，進而控制金屬分離器工作。電磁除鐵系統供電主要通過三相可調電壓功率模塊及三相固態繼電器實現，通過調節輸出直流電壓到達金屬分離器額定值，保障金屬自動分離器電磁鐵吸力，進而保障除鐵能力。
