感應平衡式地下金屬探測儀的結構介紹

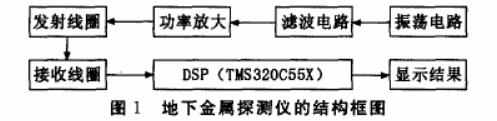

　　本文主要介紹一種基于TMS320C55X系列的感應平衡式地下金屬探測儀，其結構框圖如圖1所示。

　　系統由振蕩電路產生正弦波信號，通過濾波電路輸出穩定的信號再將固定頻率的方波進行功率放大，以保障夠多的輸出電流能夠產生夠強的磁場1-13發射線圈發射的磁場被接收線圈接收后，若有金屬通過，則會在接收端產生輸出，接收信號經AD轉換后輸入到DSP中，經DSP系統分析處理后顯示結果。

　　整個系統以DSP為中間處理單元，擔負著數據采集、運算處理、邏輯判斷、輸出等的任務，是整套控制系統的關鍵。DSP具有處理速度快、精度高、靈活性大、穩定性高的特點，從而使整個系統具有很高的實時性能。

　　1、信號采集：

　　金屬探測儀的信號采集模塊選用AD7705，其采用SPI三線串行接口，能夠方便地與各微控制器和DSP連接。AD7705采用了∑一△技術，可以獲得16位無誤碼數據輸出。片內可編程增益放大器提供從1~128的增益設置，具有低功耗(3V時較大值為1mW)特性，可進一步節省成本、縮小體積減小系統的復雜性。

　　2、信號處理：

　　金屬探測儀的信號處理模塊選用32位定點處理器TMS320C55X芯片，其特點是:處理速度在80MIPS~400MIPS;有豐富的外設接口和硬件資源;還提供了EMIF外部存儲器擴展接口，可以直接使用 SDRAM。
