自卸式除鐵器中控制箱的控制過程分享

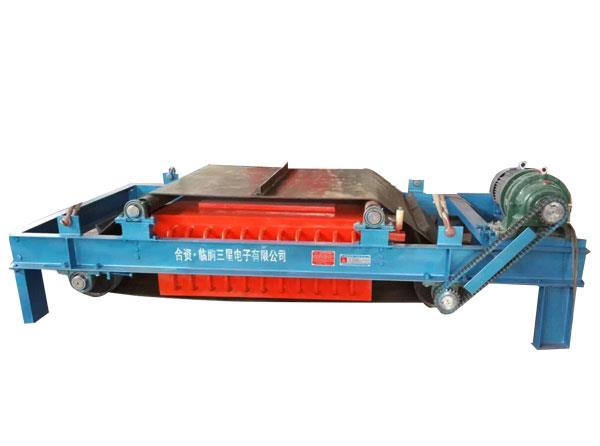

?　　據聞，電磁除鐵器的型號和種類很多，但是總體而言，電磁除鐵器的基本性能、結構與應用形式均為相似的，其結構主分為帶式和盤式兩種。RCDF型帶式除鐵器是一種自卸式除鐵器，該機配有控制箱，用來勵磁和對皮帶進行控制及運行信號指示。其控制過程如下：

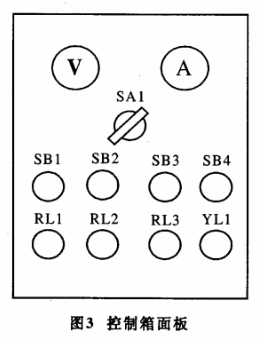

　　除鐵器的控制箱面板如圖所示，電壓表V、電流表A用于顯示電磁除鐵器的直流工作電壓和工作電流，SA1為遠方/就地切換開關，SB1、SB2和SB3、SB4分別為電磁鐵及皮帶電機就地啟停按鈕，RLl為電源指示燈，RL2、RL3為電磁鐵、皮帶電機運行指示燈，YL1為皮帶電機故障指示。

　　自卸式除鐵器有遠方遙控、就地控制兩類形式。電氣原理為：就地進行操作之時，需先檢查一下就地控制箱的面板指示有無異常，把選定開關SA1切換到就地模式，按下皮帶電機開啟按鈕SB3，皮帶運行正常后按下除鐵器電磁線圈勵磁SB1，該除鐵器就可以開始除鐵了。

　　停止除鐵器時，先后按下電磁鐵停止勵磁開關SB2及皮帶電機停止按鈕SB4即可。

　　運行過程中，若皮帶電機出現故障或皮帶卡澀時，熱繼電器FR1的動作可以保護皮帶電機，若皮帶故障就地指示燈YL1亮，同時通過中間繼電器KM3聯停電磁線圈的勵磁，并且發出皮帶電機出現故障遠方告警信號。遠方遙控時將SA1切換至遠方位置，當控制室程控電腦發出 R1 或 R2 長時啟動脈沖時啟動皮帶電機或對電磁鐵勵磁，并由遠程站 PLC 保持啟動信號，維持自卸式除鐵器運行;停止遠方啟動指令時除鐵器即可停止運行。
