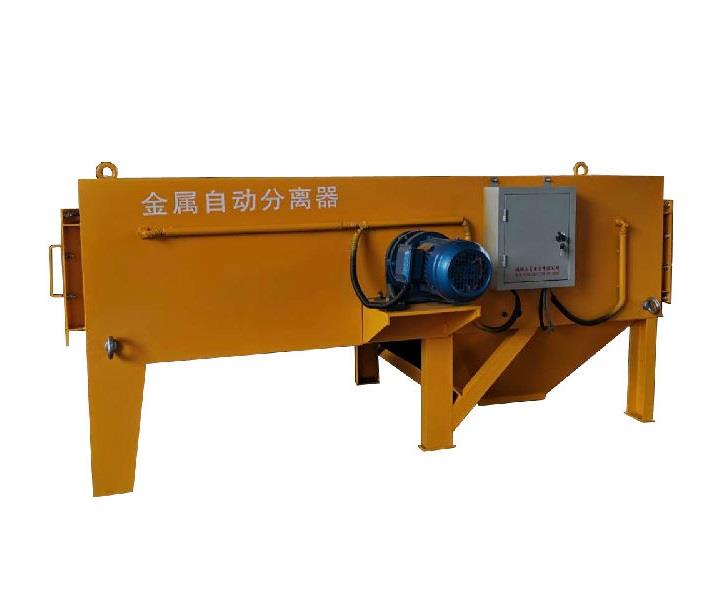

金屬自動分離器中幾大裝置的組成與功能介紹

　　一、剔除裝置：

　　原料產品需要經過傳送帶才能通過金屬自動分離器的檢測線圈內部通道，在檢測線圈檢測到金屬雜質之時，單片機便會經過驅動電路來控制繼電器，繼而控制外部的機械設備自動剔除含有金屬雜質的原料產品，這就是剔除裝置的原理。當然可以根據實際需要設計多種樣式的剔除裝置，以符合不同類型的原料產品的需要。

　　二、數碼管顯示：

　　數碼管顯示主要是單片機驅動的2個8位數碼管，其主要作用是簡單顯示錯誤代碼以及檢測到的金屬雜質數量等信息，輔助系統調試和系統正常工作時的一些提示信息，增進系統的可視性。

　　三、檢波和放大電路：

　　金屬自動分離器中的檢波放大電路主要是運放LT1122和NPN型的三極管組成，分別將由DAC8043數模轉換的模擬信號和接收線圈接收到的信號進行濾波放大，將分析處理后金屬信號末后傳給單片機，由單片機做出判斷和處理。該處三極管的基級是有DC±12V合成的基準電壓0V，所以容易受到外圍電路電壓的影響，故對供電電源要求比較高。

　　四、數模轉換電路：

　　根據系統電路的要求，系統使用DAC8043作為數模轉換電路芯片。DAC8043具有接口定時功能，可減少定時設計注意事項和微處理器等待狀態。對于需要異步清零或越強的微處理器接口邏輯之應用，DAC8043運用5V單電源供電，并采用其低功耗、性能較高的解決方案。在金屬自動分離器系統中使用其單放大器電路，符合系統設計要求。
