簡析金屬探測儀系統中各組成部分的作用

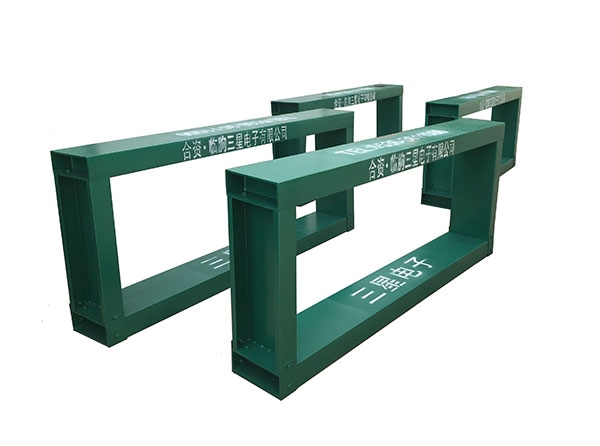

?　　據相關資料得知，金屬探測儀系統是由探測線圈、信號變換電路、信號測量電路、信號放大電路、輸出電路、信號處理電路及電源部分所組成。

　　其中，信號測量電路由兩個對稱的LC正弦波振蕩器以及一個差頻檢測器組成，它的輸出信號為兩個正弦波振蕩器工作頻率的差。

　　信號變換電路實質上是一個頻率-電壓變換器，它將差頻信號進一步轉換成電壓信號。信號變換電路特性的好壞，對系統的靈敏度和穩定性也具有重大影響。

　　信號放大電路由交流耦合電路和電壓放大電路構成，它將信號變換電路的輸出電壓信號放大到能夠推動信號處理電路工作。由于這里所處理的是微伏級的電壓信號，因此信號放大電路的特性好壞，在很大方面上直接決定了金屬探測儀系統的靈敏度和穩定性。

　　信號處理電路主要由電壓窗口比較器、雙穩電路、可控硅控制電路等組成，它是電路的控制中心，由它直接控制輸出電路的工作狀態。其中電壓窗口比較器是一個具有上、下限的電壓比較器。當輸入信號落入上、下限之間時，輸出為低電平，否則其輸出為高電平。通過調整上、下限電壓值，可實現本系統靈敏度的調節，雙穩電路用來控制系統的兩個狀態即監控狀態和控制輸出狀態，可控硅電路用以向輸出電路的繼電器線圈供應電壓信號。

　　輸出電路由輸出狀態指示器和輸出繼電器組成，由它提供系統的工作狀態指示和控制生產設備所需的電信號。其中輸出繼電器為金屬探測儀系統的輸出接口，它具有多對大電流常開/常閉觸點，借此可實現對所定的生產設備的直接控制，如停機或用機械手揀出被發現的游離金屬物。

　　電源電路供應上述各電路所需的工作電壓。
