電磁振動定量給料機系統結構的設計分析

　　一、電磁振動定量給料機控制系統：

　　該給料機的給料精度控制自動循環系統, 通常由溜槽式固體流量計、電磁振動給料機、水平式振動輸送機、儲料器以及垂直型的螺旋振動輸送機5大部位共同組成。

　　根據目前的設備狀況來看, 這類控制系統在整體設計之中, 電磁振動給料機、水平與垂直振動輸送給料機是主要的控制對象, 電磁振動機之控制箱具有執行操作功能, 為了讓整個物料系統循環運作起來, 可以通過垂直振動輸送機及水平型的振動輸送機達到物料回流的目的, 從而共同組成1個物料的循環給料系統。

　　對于計算機的控制部分, 微機使用一般均需考慮具體的工業環境, 在該環境下的計算機一般使用集成一體化的采集卡。信號的輸入部分是為前向通道, 這當中的放大器與傳感器利用的就是系統給料量的較大值, 經由分析與實驗來終端決定整個系統工作在線性段相對較佳的位置, 從而使流量信號的準確度得到保障。

　　二、給料機工作原理與特點：

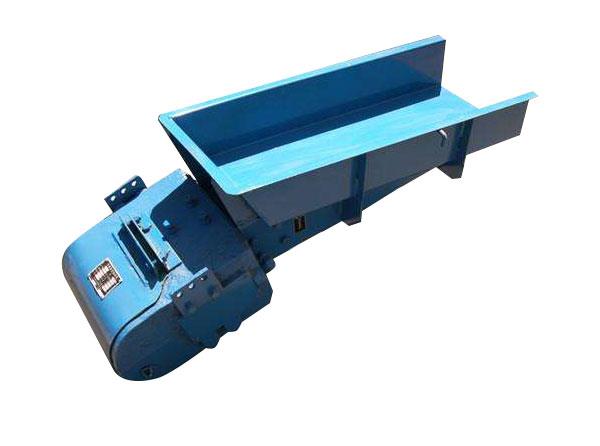

　　電磁振動定量給料機又叫做電振機, 通常由振動器、減震器以及料槽3大部分共同構成激振器, 又是由銜鐵與電磁鐵, 以及裝在兩者中間的主振彈簧等部分共同組成, 這是產生振動的激振源, 其需要經由控制裝置進行相應的控制操作。

　　通常情況下會對給料器的振幅進行控制, 從而實現定量給料的目標。該振動給料機的振幅, 通常是由可控型的硅整流器來加以調節, 電振機定量給料系統大多運用的方式是對振幅加以控制, 從而實現定量給料目標。

　　該系統中的電振機, 一般是由可控硅半波整流器對其加以控制, 電源的電流經由可控硅半波整流時, 對電源正半周進行可控制硅導通。電流經過電磁鐵線圈, 在銜鐵與電磁鐵中產生相應的電磁吸力, 讓銜鐵向前推動, 能量將會儲存到彈簧中。

　　當正半周結束后, 電流與電磁激勵取得較大值, 依據電磁感應的相關原理, 定量給料機中自感電式電流不會立時進行截止, 通常都會延續一段時間, 電磁力與電流逐漸減弱, 終端消失。
