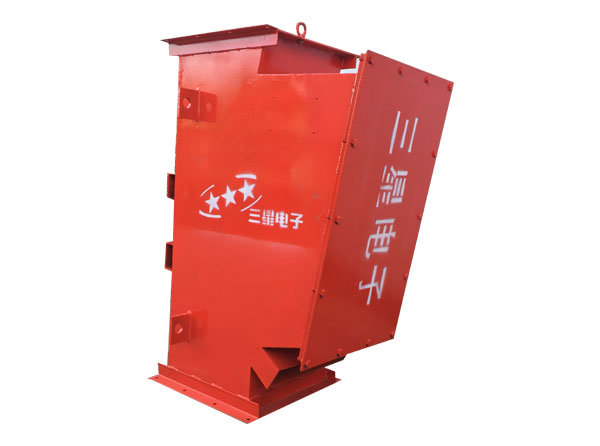

磁棒活動式管道除鐵器的構造及除鐵過程

　　本章節小編講解一種磁棒活動式管道除鐵器, 它能夠實現不間斷地從漿料中吸鐵且更換磁棒方便。

　　該設備結構包括了機架、漿料桶和裝設在漿料桶中的磁棒群, 其特征在于∶還包括往復運動裝置, 在往復運動裝置上排列裝設了支撐架, 在每個支撐架上開設安裝孔, 安裝孔內放置磁棒, 磁棒能沿該安裝孔自由移動;在機架上裝設了磁棒夾持裝置和除鐵裝置, 磁棒夾持裝置能將支撐架上的磁棒推出, 除鐵裝置能將被推出的磁棒上吸附的鐵屑清理。

　　在該設備中, 往復運動裝置采用兩組平行裝設的鏈輪鏈條裝置, 每組鏈輪鏈條裝置中的其一鏈輪位置于漿料桶內, 在每根鏈條上均排列裝設了支撐架, 在相對應位置的兩平行支撐架上放置磁棒。磁棒夾持裝置為兩組, 每組磁棒夾持裝置均在漿料桶外并分列于鏈輪鏈條裝置的兩側, 每組磁棒推拉裝置中均裝設了氣缸和頂桿, 頂桿與氣缸相連, 頂桿的直徑小于支撐架安裝孔的直徑。

　　除鐵裝置中裝設了除鐵板和橡膠圈, 除鐵板位于鏈輪鏈條裝置的一側, 并與其相鄰的頂桿位置相對應, 在除鐵板上開設通孔, 通孔的直徑大于磁棒的直徑, 在通孔內放入橡膠圈。鏈輪鏈條裝置豎向放置。

　　以下闡述該管道除鐵器的除鐵過程∶

　　設備啟動運行, 位于漿料桶的磁棒吸附漿料內的鐵屑, 吸附一段時間后, 動力裝置帶動鏈輪鏈條裝置工作, 既而帶動支撐架轉動。當支撐架 轉動至鏈輪邊緣時停止轉動。左右兩側的氣缸工作, 左頂桿和右頂桿移動將磁棒夾住, 然后將磁棒從支撐架內推出。磁棒運動至除鐵板位置后繼續進入橡膠圈內, 磁棒上的鐵屑被橡膠圈抹除。當整根磁棒上的鐵屑都被橡膠圈抹除后, 磁棒停止運動, 除鐵過程結束。然后氣缸工作帶動左頂桿和右頂桿復位, 將磁棒推入支撐架內, 磁棒復位。然后鏈輪轉動, 干凈的磁棒進入漿料桶內吸鐵, 吸附鐵屑的磁棒轉動至鏈輪邊緣時停止, 下一除鐵過程開始, 如此不斷循環, 在整個除鐵過程中, 總有大部分磁棒位于漿料桶內進行不間斷的吸鐵。

　　綜上, 該管道除鐵器的優點為：

　　在整個除鐵工序中, 總會有一部分磁棒位于漿料內達到了不間斷持續地從漿料中吸鐵的技術效果；設備占地面積減小；更換磁棒變得簡單快捷。
