分體式管道除鐵器結構及其關鍵技術的說明

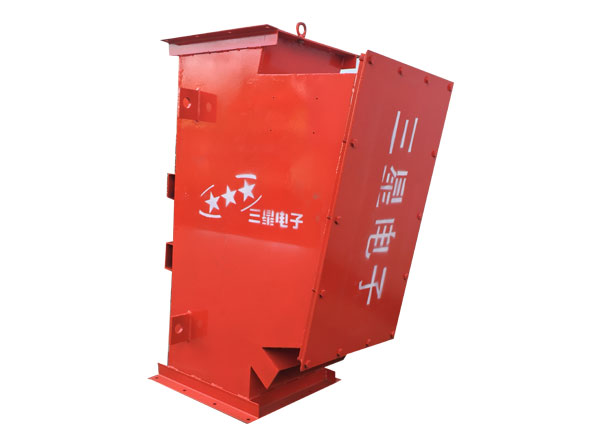

　　分體式自卸管道除鐵器主要由八部分組成：殼體、滾筒式旋轉永磁除鐵器、卸鐵口、固定裝置、可更換底板、減速器、傳動裝置、分選殼體。

　　其中，殼體和分揀殼體是兩個未連接的不銹鋼殼體。滾筒式旋轉永磁除鐵機構整體固定在分選殼體內。當物料通過殼體1的可更換底板時，由于磁場力的作用，鐵雜質吸附在底板上；隨著滾筒的持續旋轉，物料中的鐵不斷從卸鐵口3排出。在分揀殼體內的滾筒式旋轉永磁除鐵機構的磁極支承圓周上，安裝了多組N和s交替軸向排列的磁極。該主體固定在分揀殼體8兩側的側板上。管道卸鐵器通常在現場（55°~65°）管道上串聯。

　　自卸式管道除鐵器的關鍵技術設計如下：

　　（1）可更換底板設計。可更換底板嵌入殼體兩側的板中，一側焊接固定板，另一側切割矩形孔，上下連接固定裝置。可更換底板采用厚陶瓷片或耐磨材料與特殊的耐溫粘合劑粘合，提高了設備的使用壽命。底板磨損時可直接更換，方便快捷，更換時間短，不影響生產進度。

　　（2）滾筒式旋轉永磁除鐵機構。在分選殼內的滾筒式旋轉永磁除鐵機構的磁極支承圓周上安裝有多組N、s交替軸向排列的永磁磁極組。該機構固定在分選殼兩側的側板上，替代了市場上使用的鏈?zhǔn)酱艞l分選除鐵機構，鏈條無松動或斷裂。

　　研究和應用表明，該管道除鐵器在原永磁分流管除鐵器的基礎上進行了較大改進，故障率低，當前已廣泛應用于水泥、陶瓷、玻璃等行業。隨著用戶對水泥和煤炭質量要求的提高，細化除鐵已成為定然趨勢。因此，上述自卸管道式除鐵器具有良好的應用前景。
